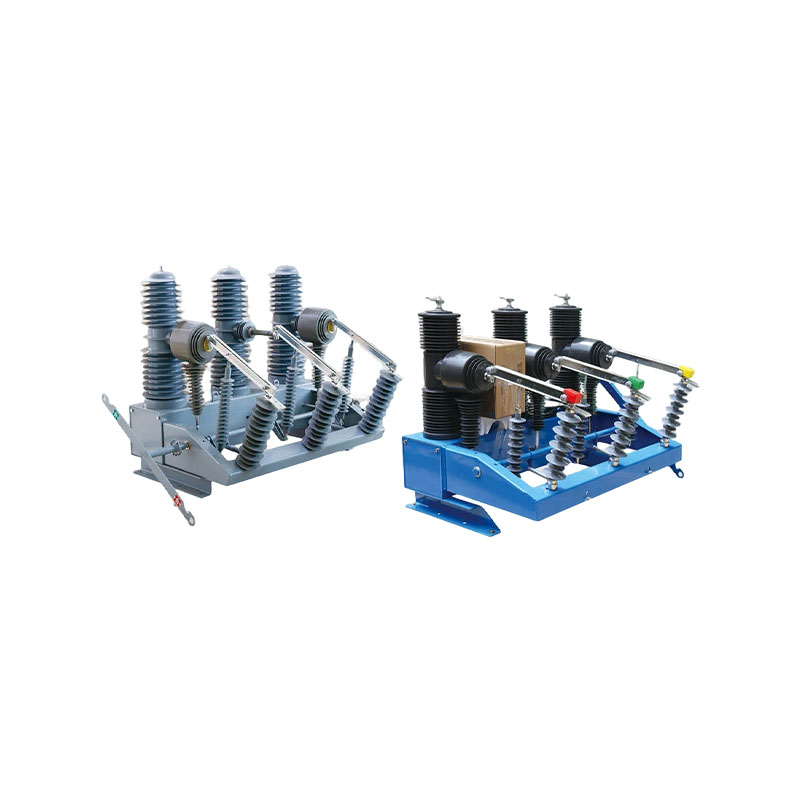

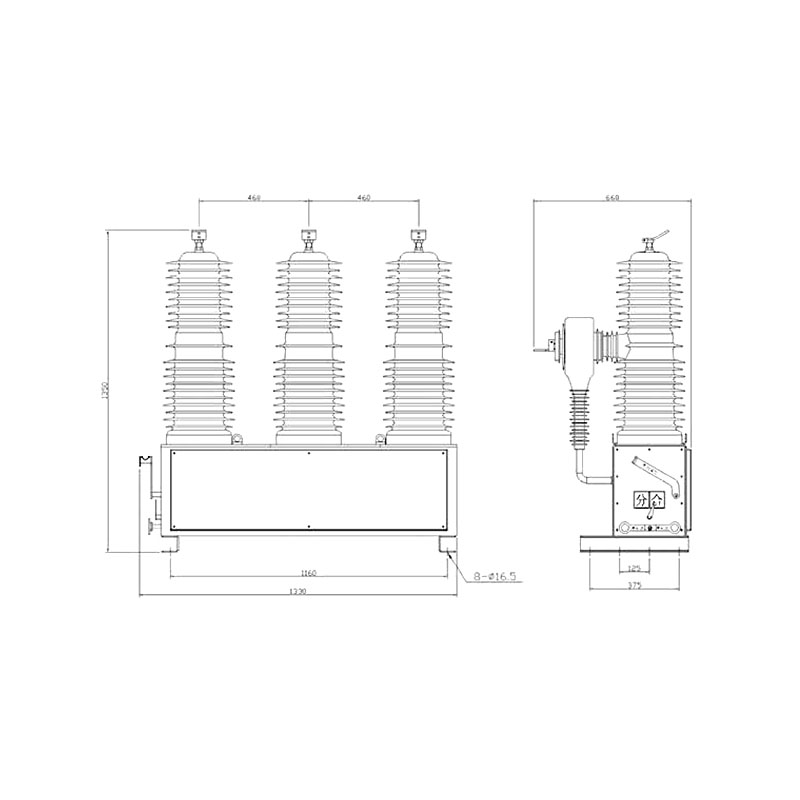

ZW32-40.5 Наружный вакуумный выключатель высокого напряжения

GB1984-2003 Высоковольтные автоматические выключатели переменного тока
GB/T11022-1999 Общие спецификации стандартов высоковольтных распределительных устройств и устройств управления
IEC62271-100 Высоковольтные автоматические выключатели переменного тока

1. Принцип гашения дуги
Наружный высоковольтный вакуумный выключатель ZW32-40.5 оснащен вакуумным прерывателем, использующим высоковакуумный вакуум в качестве дугогасительной и изолирующей среды. При разъединении подвижных и неподвижных контактов под действием рабочего механизма при подаче питания между контактами образуется вакуумная дуга. Между тем, специальная контактная структура формирует внутри контактного зазора соответствующее продольное магнитное поле, удерживая вакуумную дугу в рассеянном состоянии и обеспечивая равномерное горение дуги на контактной поверхности для поддержания низкого напряжения дуги. Когда ток естественным образом пересекает ноль, остаточные ионы, электроны и пары металлов рекомбинируют или конденсируются на контактных поверхностях и экранах в течение микросекунд. Диэлектрическая прочность зазора прерывателя быстро восстанавливается, гася дугу и разрывая цепь. Вакуумная дуга, управляемая продольным магнитным полем, позволяет выключателю обеспечивать стабильную и сильную работу по прерыванию тока.
2. Хранение энергии двигателя
Двигатель передает крутящий момент на шестерню механизма, который передается на большую звездочку на главном валу, заставляя кривошип вращаться и заряжать замыкающую пружину. Когда винт на кривошипе нажимает на концевой выключатель, подача питания на двигатель отключается, завершая накопление энергии пружины.
3. Ручное хранение энергии
Ручное вращение выходного вала механизма передает крутящий момент через шестерню на полностью зацепленную большую шестерню, заставляя кривошип вращаться и заряжать замыкающую пружину.
4. Закрытие соленоидной операции
После того, как механизм получает сигнал закрытия, подвижный сердечник закрывающего соленоида перемещается вверх и толкает закрывающий расцепляющий стержень вверх, вращая закрывающий полувал против часовой стрелки и освобождая ограничитель закрывающей защелки. Тем временем закрывающая защелка нажимается роликом и вращается против часовой стрелки, освобождая фиксатор накопителя энергии. Приводимый в движение натяжением замыкающей пружины кулачок на главном валу ударяется о коромысло на валу ручного накопления энергии (выходном валу) и передает движение переключателю через шатун, завершая операцию замыкания.
5. Ручное управление
Ручное вращение вилки, установленной на закрывающем полувалу, поворачивает полувал против часовой стрелки, достигая того же эффекта, что и операция закрытия соленоида.
6. Операция повторного закрытия
После того, как механизм высвобождает энергию пружины и завершает закрытие, он автоматически перезаряжается в закрытом состоянии. После завершения накопления энергии механизм остается в закрытом и заряженном состоянии и поддерживает автоматическое повторное включение после получения действительного командного сигнала.
7. Открытие соленоидной операции
После того, как механизм получает сигнал открытия, подвижный сердечник соленоида открытия перемещается вверх и толкает стержень отключения открытия вверх, вращая полувал открытия против часовой стрелки и освобождая ограничитель защелки открытия. При этом открывающаяся защелка толкается роликом и вращается против часовой стрелки. Коромысло вращается против часовой стрелки под действием внутренней пружины открывания, завершая операцию открывания.
8. Ручное управление
Ручное вращение вилки, установленной на открывающемся полувалу, поворачивает полувал против часовой стрелки, достигая того же эффекта, что и операция открытия соленоида.
9. Операция отключения при перегрузке по току
При протекании заданного тока отключения через катушку расцепителя максимального тока срабатывает электромагнит, а толкатель приводит в движение рычаг отключения. Это вращает открывающийся полувал против часовой стрелки и освобождает фиксатор открывающейся защелки, производя то же действие, что и открытие соленоида, и завершая отключение автоматического выключателя от сверхтока.
