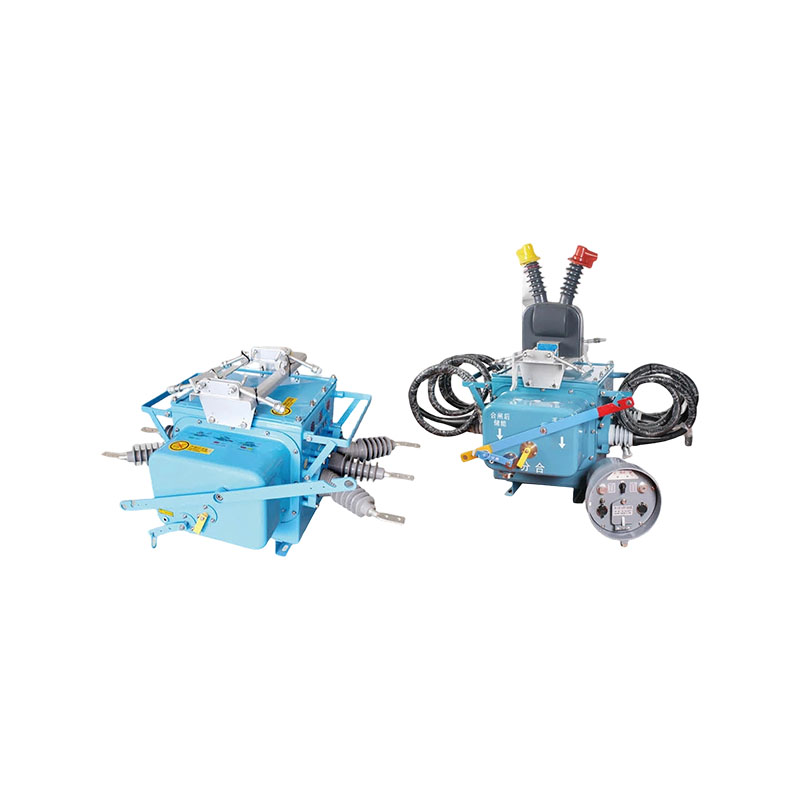

  • FZW28-12F Вакуумный выключатель нагрузки высокого напряжения для наружного применения
  • FZW28-12F Вакуумный выключатель нагрузки высокого напряжения для наружного применения
  • Обозначение модели
  • Функциональные особенности
  • Технические характеристики (см. таблицу)
  • Габаритные и установочные размеры

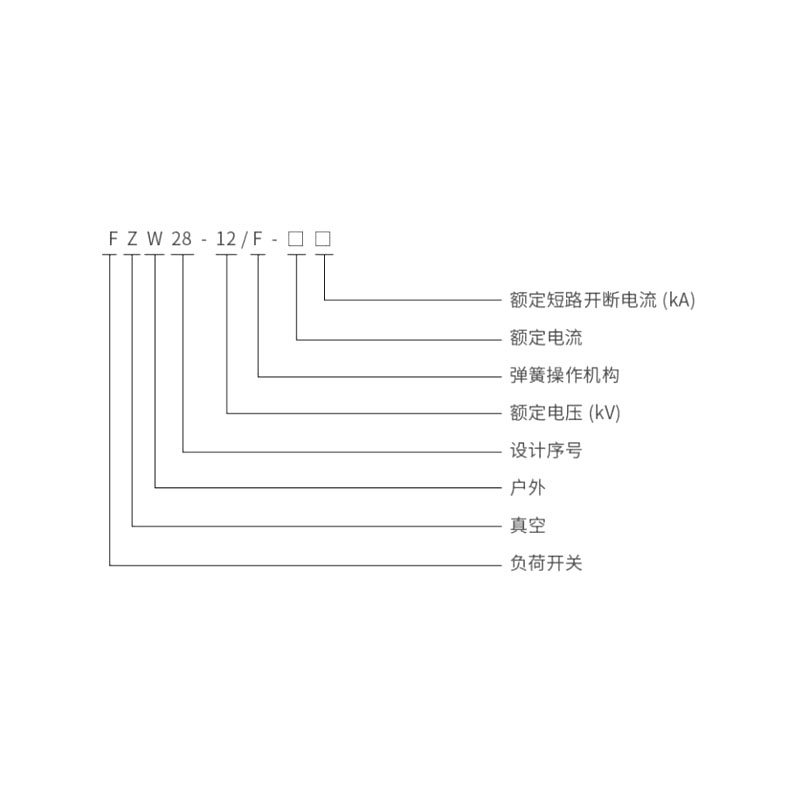

100004-5odb Обозначение модели
Номинальный ток отключения короткого замыкания (кА)
Номинальный ток
F Пружинный рабочий механизм
12 Номинальное напряжение (кВ)
28 Серийный номер конструкции
W Открытый
Z Вакуум
F Переключатель нагрузки

Автоматическая блокировка при межфазном коротком замыкании. При возникновении межфазного короткого замыкания на ответвлении пользователя граничный выключатель немедленно срабатывает и блокируется после срабатывания автоматического выключателя подстанции или устройства повторного включения. После повторного включения подстанции другие потребители филиалов на фидерной линии быстро возобновляют подачу электроэнергии.
Быстрое обнаружение неисправности: после того, как авария на ветке пользователя приводит к срабатыванию защиты пограничного выключателя, ответственный пользователь обесточивается и активно сообщает информацию о происшествии. Энергетическая компания направляет на место персонал для расследования причины аварии через КПК или модуль связи.
Автоматическая изоляция однофазного замыкания на землю. При возникновении однофазного замыкания на землю в ответвленной линии пользователя автоматически срабатывает граничный выключатель. Другие потребители филиалов на подстанции и на фидерной линии не ощутят возникновения неисправности. Этот переключатель может выполнять следующие функции: мгновенная защита, защита от перегрузки по току, трехкратное повторное включение, запись событий, защита от пускового тока, защита нулевой последовательности, часы реального времени, ускорение после повторного включения, запрос состояния в реальном времени, интеллектуальное управление КПК, локальная/дистанционная установка значений, активное оповещение о неисправностях и функции коротких сообщений GSM.

Нет. Товар Единица Данные
01 Номинальное напряжение кВ 12
02 Номинальная частота Гц 50
03 Номинальный уровень изоляции Выдерживаемое напряжение грозового импульса кВ 75/85 (по контактам)
Выдерживаемое напряжение грозового импульса (Peak) Сухой тест 42/48 (по контактам)
Мокрый тест 34
04 Номинальный ток A 630
05 Номинальный кратковременный выдерживаемый ток и продолжительность кА/2с 16
06 Номинальный пиковый выдерживаемый ток кА 40
07 Номинальный ток включения при коротком замыкании кА 40
08 Механическая жизнь раз 10000
09 Вес нетто кг 210

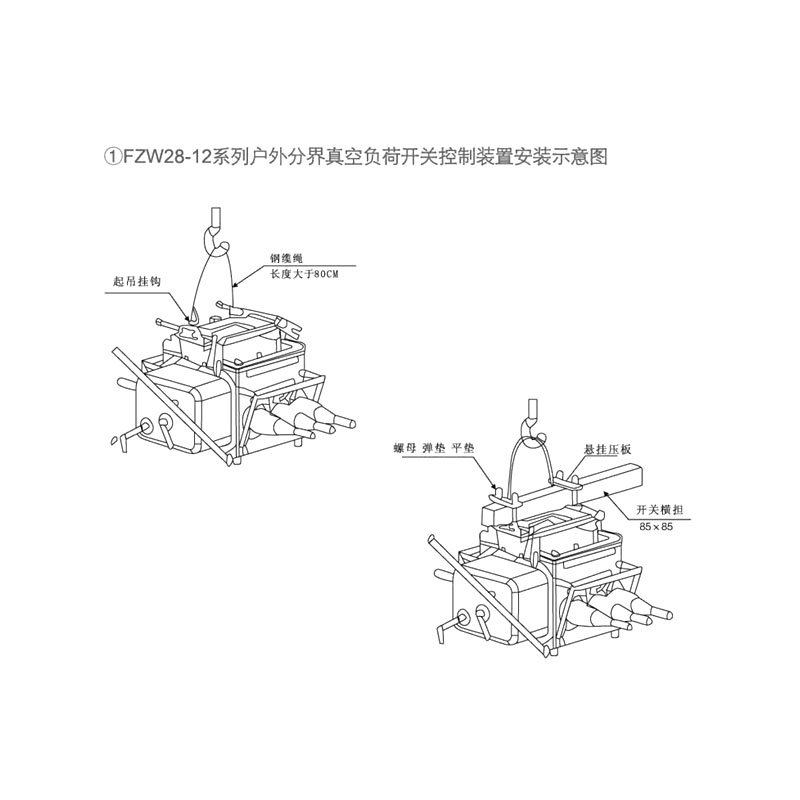

Схема установки устройства управления вакуумным выключателем нагрузки для наружного применения серии FZW28-12
100022-zLMM 1 Подъемный крюк
2 Стальной трос
3 Длина более 80 см
4 Болт, пружинная шайба, плоская шайба
5 Подвесная пластина
6 Поперечина переключателя (65x65)

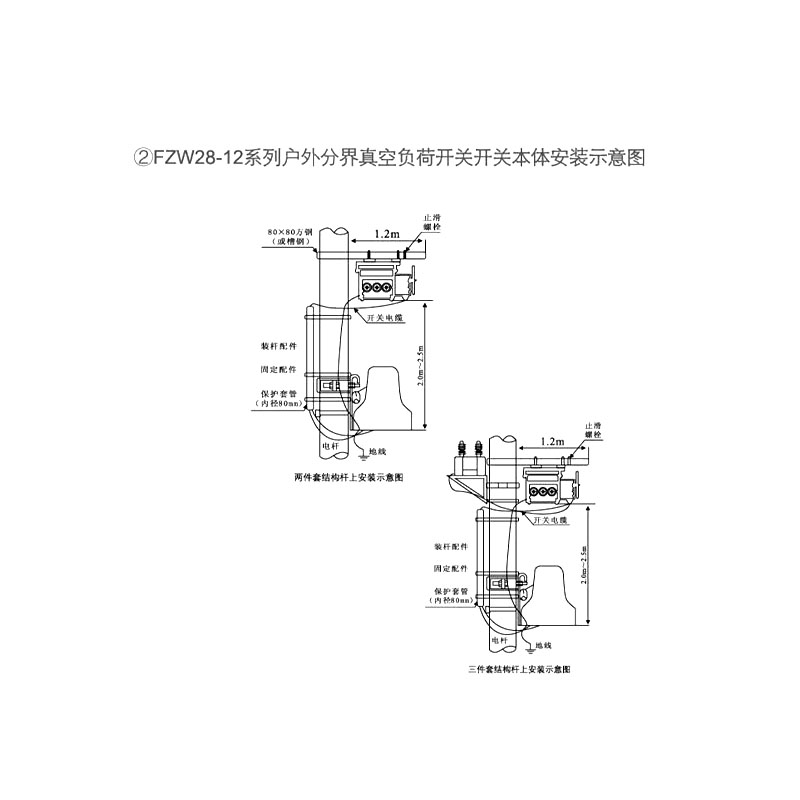

Схема установки корпуса вакуумного выключателя нагрузки для наружного применения серии FZW28-12
100013-dQ5A A Сталь 60×60×5 (или швеллерная сталь)
B Аксессуары для зажима столбов
C Крепежные аксессуары
D Защитный рукав (внутренний диаметр 60 мм)
E Схема монтажа двухсекционной конструкции на опоре
F Схема монтажа на столб трехкомпонентной конструкции
G Верхний терминал
H Нижний терминал
I 1,2 м
J Болт
K Корпус переключателя
L Подвесной трос
