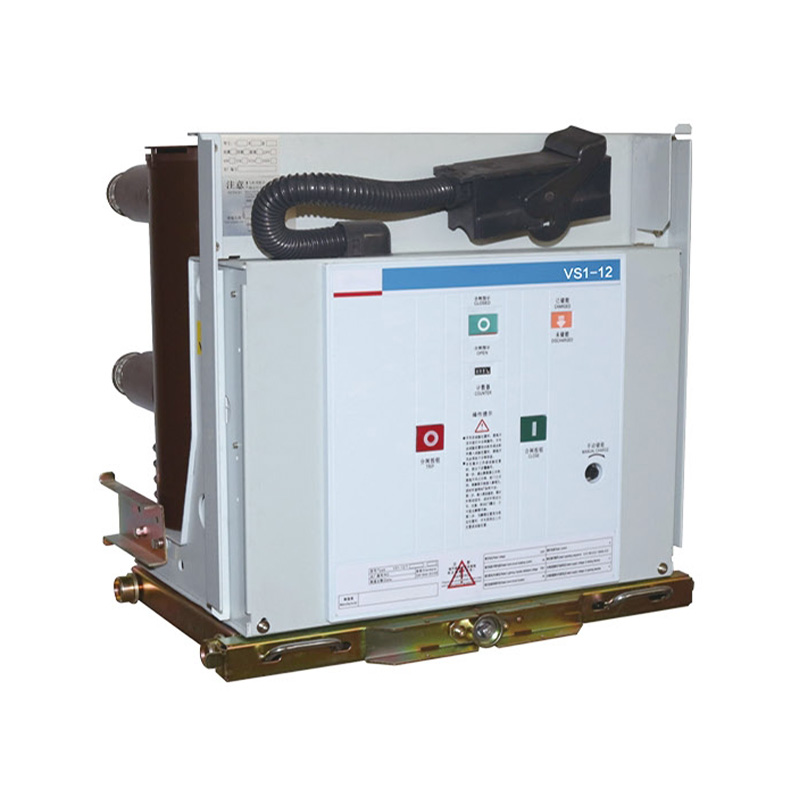

  • ZN63(VS1)-12 Внутренний вакуумный выключатель высокого напряжения с фиксированной/ручной тележкой
  • ZN63(VS1)-12 Внутренний вакуумный выключатель высокого напряжения с фиксированной/ручной тележкой
  • ZN63(VS1)-12 Внутренний вакуумный выключатель высокого напряжения с фиксированной/ручной тележкой
  • ZN63(VS1)-12 Внутренний вакуумный выключатель высокого напряжения с фиксированной/ручной тележкой
000022 Обозначение модели
ЗН Внутренний вакуумный выключатель
63(ВС1) Серийный номер конструкции
12 Номинальное напряжение (кВ)
□ Код приводного механизма: G означает тип с твердым уплотнением.
□ Номинальный ток
□ Номинальный ток отключения при коротком замыкании (кА)

1. Температура окружающей среды: не выше 40°С и не ниже -10°С (допускается хранение и транспортировка при температуре -30°С).
2. Высота над уровнем моря: не более 1000м. (При использовании на большей высоте номинальный уровень изоляции должен быть соответственно увеличен.)
3. Относительная влажность: среднесуточная не более 95%; давление насыщенных паров среднесуточное не более 2,2×10^-3 МПа, среднемесячное не более 1,8×10^-3 МПа.
4. Сейсмическая интенсивность: не более 8 баллов.
5. Места, защищенные от пожара, взрывоопасности, сильного загрязнения, химической коррозии и сильной вибрации.

Нет. Товар Единица Данные
01 Номинальное напряжение кВ 12
02 Максимальное рабочее напряжение кВ 12
03 Номинальный ток A 630
1250
630 1250 1250 1600
16:00 2000 2000 2500
2500 3150 3150 4000
04 Номинальный ток отключения при коротком замыкании (номинальный ток термостабильности - среднеквадратичное значение) кА 20/25 31.5 40
05 Номинальный ток включения короткого замыкания (пиковый) кА 50/63 80 100
06 Номинальный пиковый выдерживаемый ток (номинальный ток динамической стабильности - пик) кА 50/63 80 100
07 Номинальное выдерживаемое напряжение короткого замыкания 4S кА 20/25 31.5 40
08 Номинальный уровень изоляции Рабочее выдерживаемое напряжение (до и после номинального отключения) / выдерживаемое напряжение промышленной частоты в течение 1 мин. кВ К земле 42 (через разомкнутые контакты 48)
Импульсное выдерживаемое напряжение (до и после номинального отключения) / номинальное пиковое выдерживаемое грозовое импульсное напряжение На массу 75 (через разомкнутые контакты 85)
09 Номинальное время термостабильности s 4
10 Номинальная последовательность операций О-0,3с-СО-180с-СО
11 Механическая жизнь раз 20000
12 Номинальное количество операций отключения по току короткого замыкания раз 50
13 Номинальное напряжение замыкания привода (постоянный ток) V переменный ток, постоянный ток 110, 220
14 Номинальное напряжение открытия привода (постоянный ток) V переменный ток, постоянный ток 110, 220
15 Контактный зазор мм 11±1
16 Перебег (длина сжатия контактной пружины) мм 3,5±0,5
17 Трехфазное время открытия/закрытия мс ≤ 2
18 Время отклика при закрытии контакта мс т ≤ 2
19 Средняя скорость открытия м/с 0,9~1,2
Средняя скорость закрытия м/с 0,5~0,8
20 Время работы при максимальном рабочем напряжении s ≤ 0,05
21 при минимальном рабочем напряжении ≤ 0,08
22 Время закрытия s 0.1
23 Сопротивление главной цепи каждой фазы мкОм 630 ≤ 50 1250 ≤ 45
24 Допустимая совокупная толщина износа подвижных и неподвижных контактов мм 3
Размеры в скобках указаны для межфазного расстояния 275 мм
