Комплектное высоковольтное распределительное устройство

Дом / Продукция / Комплектное высоковольтное распределительное устройство / KYN61-40.5(Z) Бронированное съемное распределительное устройство переменного тока в металлическом корпусе
Вэньчжоу Xubian Electric Co., Ltd.

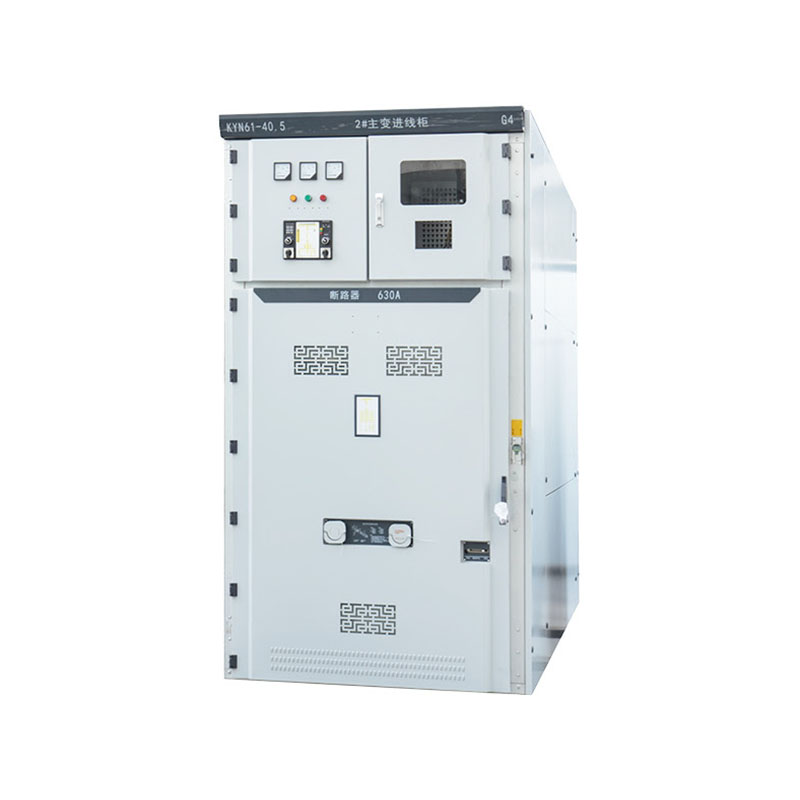

  • KYN61-40.5(Z) Бронированное съемное распределительное устройство переменного тока в металлическом корпусе
  • KYN61-40.5(Z) Бронированное съемное распределительное устройство переменного тока в металлическом корпусе
  • Обозначение модели
  • Нормальные условия эксплуатации
  • Основные технические параметры
  • Монтаж распределительного устройства
  • Габаритные размеры
  • Схема структуры оборудования

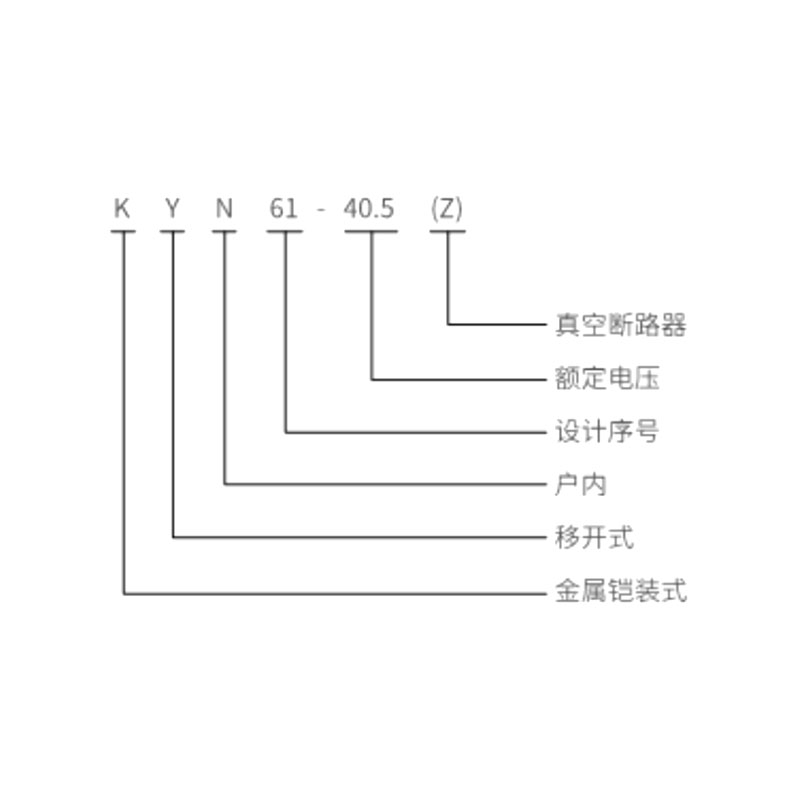

200021 Обозначение модели
K Металлоплакированный тип
Y Выкатной тип
N Крытый
61 Серийный номер конструкции
40.5 Номинальное напряжение
(З) Вакуумный выключатель
  • Температура окружающего воздуха: максимум 40°С, минимум −15°С.
  • Относительная влажность: Среднедневная относительная влажность не должна превышать 95%.
  • Давление водяного пара: Среднесуточное значение не должно превышать 2,2 кПа.
  • Относительная влажность: Среднемесячная влажность не должна превышать 90%.
  • Давление водяного пара: Среднемесячное значение не должно превышать 1,8 кПа.
  • Высота: Не более 1000 м над уровнем моря.
  • Сейсмическая интенсивность: Не более 8 градусов.
  • Окружающий воздух: не содержит значительных загрязнений, таких как коррозийные или легковоспламеняющиеся газы, водяной пар и т. д.
  • Никакой сильной вибрации.
  • Для использования в условиях, превышающих нормальные условия эксплуатации, указанные в GB 3906, необходима консультация производителя.

Основные технические параметры вакуумного распределительного устройства

Имя Единица Значение
Номинальное напряжение кВ 40.5
Номинальный ток A 1250 1600 2000
Номинальная частота Гц 50
Номинальный кратковременный выдерживаемый ток кА 20 25 31,5
Номинальный пиковый выдерживаемый ток кА 50 63 80
Номинальное выдерживаемое напряжение промышленной частоты кВ 95/1мин
Номинальное выдерживаемое напряжение грозового импульса кВ 185
Номинальная продолжительность короткого замыкания s 4
Степень защиты IP3X


Основные технические параметры вакуумного выключателя (перевод на английский язык)

Имя Единица Значение
Номинальное напряжение кВ 40.5
Номинальная частота Гц 50
Номинальное выдерживаемое напряжение промышленной частоты кВ 95/1мин
Номинальное выдерживаемое напряжение грозового импульса кВ 185
Номинальный ток A 1250, 1600, 2000
Номинальный кратковременный выдерживаемый ток кА 20, 25, 31,5
Номинальный ток отключения короткого замыкания кА 20, 25, 31,5
Номинальный пиковый выдерживаемый ток кА 50, 63, 80
Номинальная продолжительность короткого замыкания s 4
Время открытия мс 30 ≤ т ≤ 60
Время закрытия мс 50 ≤ т ≤ 100
Номинальные операции по отключению короткого замыкания раз 20
Механическая жизнь раз 10000
Класс защиты IP43

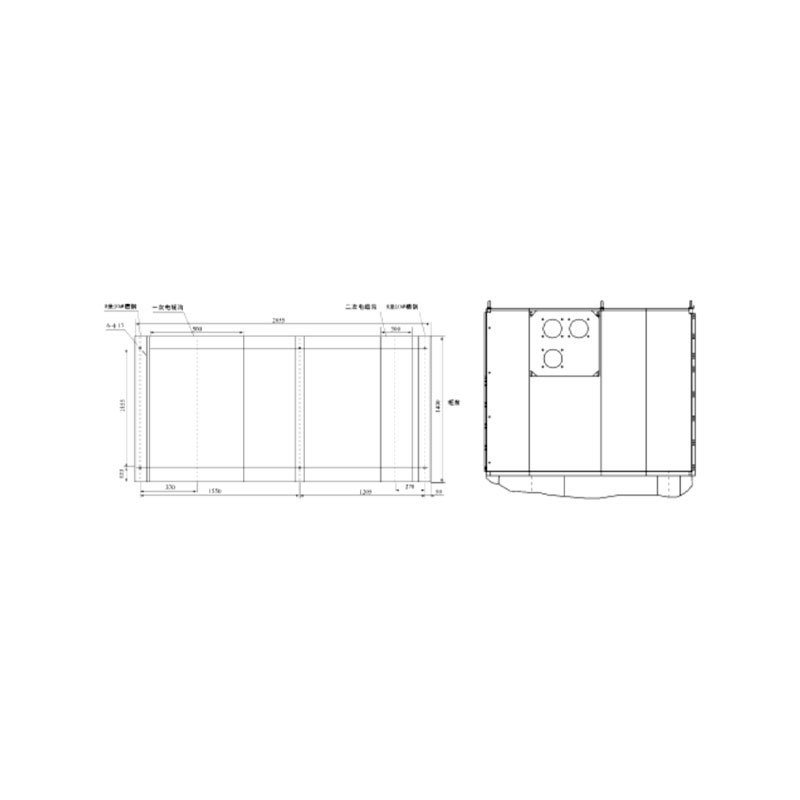

200012 1. Высота электротехнического помещения: ≥4500 мм.
2. Расстояние между задней частью распределительного устройства и стеной: ≥1500 мм.
3. Плоскостность фундаментного каркаса: ≤1 мм/м.
4. Выступающая над полом часть закладного фундаментного швеллера не должна превышать 3 мм.
5. Распределительное устройство может крепиться к фундаменту болтами или сваркой.
6. Ориентировочный вес распределительного устройства: 1800 кг.
7. Ширина рабочего прохода КРУ (однорядный): ≥3000 мм; двухрядный (фронтальная): ≥4000 мм.

Высота 2650 мм
Ширина Номинальный ток ≤1600 А 1400 мм
Глубина Кабельный ввод/вывод 2870 мм
Глубина Верхний вход/выход 2950 мм

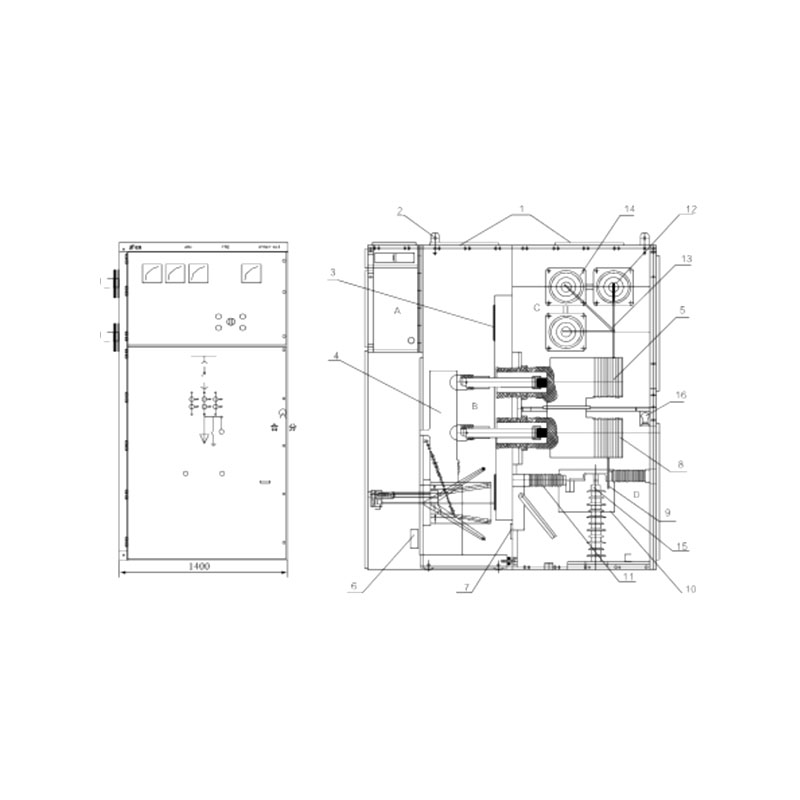

200003 А. Инструментальный отсек 7. Нагревательное устройство
B. Отсек автоматического выключателя 8. Трансформатор тока
C. Шинный отсек 9. Кабель
D. Кабельный отсек 10. Изоляционная панель
E. Отсек вспомогательных шин 11. Заземлитель
1. Нажимная пластина 12. Главная шина
2. Подвесное кольцо 13. Ответвительная шина
3. Затвор 14. Изоляционная втулка
4. Автоматический выключатель 15. Ограничитель перенапряжения
5. Контактный блок 16. Освещение
6. Вторичная заглушка
