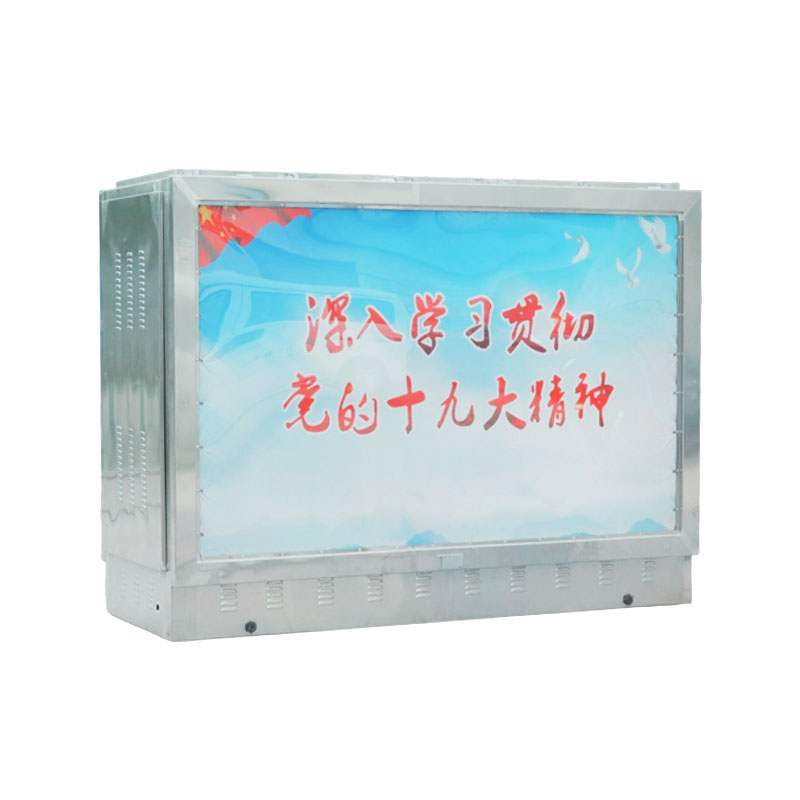

YBD1-12/0.4 Подземная подстанция

1. Высота: Высота не должна превышать 1000 м.
2. Температура окружающей среды: Максимальная температура: +40°C; минимальная температура: -30°C.
3. Относительная влажность: При температуре 25°С относительная влажность воздуха не должна превышать 95%, а среднемесячная — 90%.
4. Условия установки: Место установки не должно содержать явных загрязнений, взрывоопасных или коррозионных газов и пыли. Место установки не должно подвергаться сильной вибрации и ударам и не должно располагаться в низменной местности.
5. Специальные условия обслуживания: Другие условия обслуживания, выходящие за рамки вышеуказанных обычных условий обслуживания, должны соответствовать положениям GB1094.1, GB/T11022, GB/T14048.1 и GB7251.1.

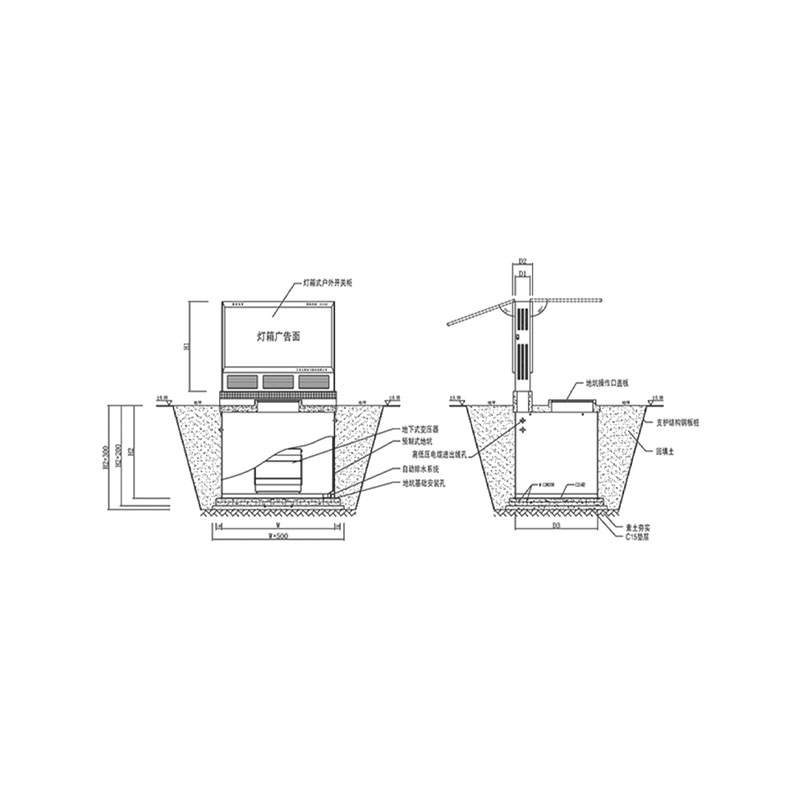

Все оборудование полностью подземной сборной подстанции установлено внутри полностью герметичного корпуса. Корпус внутренне разделен на отсек высоковольтного распределительного устройства, трансформаторный отсек и отсек низковольтного распределительного устройства. Каждый отсек оборудован осветительными приборами, а распределительное устройство оснащено устройствами принудительной вентиляции и регулирования температуры, отопительными приборами и другим оборудованием.
Все вышеперечисленное оборудование установлено ниже уровня земли. Его внутреннее оборудование такое же, как у обычной надземной сборной подстанции. Входное напряжение 10 кВ понижается трансформатором до распределительного напряжения 400/220 В, а затем подается на точки нагрузки. Ключевыми технологиями этой полностью подземной сборной подстанции являются герметичность корпуса, коррозионная стойкость и устойчивость к давлению.
Конкретно:
1. От дна корпуса до кузова он должен оставаться свободным от признаков коррозии в течение не менее 50 лет.
2. Ограждение должно выдерживать эрозию, вызванную давлением бетона и грунтовых вод, сохраняя при этом хорошую структурную целостность.
3. Все точки герметизации, включая отверстия для доступа к оборудованию, входы и выходы для персонала, а также кабельные входы, должны выдерживать давление просачивания грунтовых вод, при этом внутри не должно быть просачивания воды, а внутри корпуса не должно быть сырости или влаги.
Полностью подземная сборная подстанция YBD1-12 отвечает вышеуказанным основным требованиям и в основном выполняет следующие три функции:
1. Один конец ограждения оборудован двумя дренажными желобами. В дождливую погоду дождевая вода может быстро попасть в дренажную систему через дренажные желоба, не попадая внутрь сборной подстанции.
2. Помимо отвода дождевой воды, дренажный желоб также служит воздухозаборником для системы циркуляционной вентиляции внутри корпуса. Воздух поступает в корпус через воздухозаборник, образуя циркуляцию, поддерживая сбалансированную температуру и влажность внутри корпуса и снижая повышение температуры трансформатора.
3. В случае наводнения, которое происходит раз в 50 или 100 лет, когда подъем грунтовых вод приводит к обратному потоку дренажной системы и дренажный желоб больше не может отводить воду, вентиляционное устройство автоматически отключается, изолируя внутреннюю и внешнюю часть ограждения. Это предотвращает воздействие затопления на оборудование и позволяет сборной подстанции продолжать работу.

В настоящее время многие подстанции в некоторых городах установлены в подвалах высотных зданий. После сильного наводнения они фактически оказываются под водой, а большая часть оборудования повреждается после того, как вода отступает. Если в качестве электрораспределительного оборудования использовать полностью подземные сборные подстанции, можно избежать затопления оборудования. Полностью подземные сборные подстанции также имеют следующие преимущества:
1. Они могут значительно сэкономить земельные ресурсы, устраняя необходимость в приобретении земли и сокращая инвестиции в инфраструктуру.
2. На поверхности земли нет препятствий, поэтому они не влияют на окружающую среду, визуальный опыт людей и ландшафт.
3. При установке на газонах или зеленых поясах над землей можно проектировать различные декоративные и ландшафтные элементы, такие как скульптуры и рокарии. Там, где существуют требования к большим квадратам или краям дорог и где над землей не допускаются препятствия, включая вентиляционные каналы, можно выбрать сборные подстанции плаза-типа. Вентиляционные отверстия этого типа сборных подстанций могут быть полностью скрыты ниже уровня земли.
4. Электрораспределительное оборудование полностью подземной сборной подстанции установлено под землей, что обеспечивает высокую безопасность и надежность.
5. Надземного воздействия шума от трансформатора нет.
6. Поскольку подземная среда относительно прохладная, повышение температуры во время работы трансформатора более стабильно.
7. Внутреннее пространство полностью подземной сборной подстанции относительно просторно, а ее техническое обслуживание и эксплуатация не будут мешать поверхности земли и не нанесут ущерба окружающей среде.
