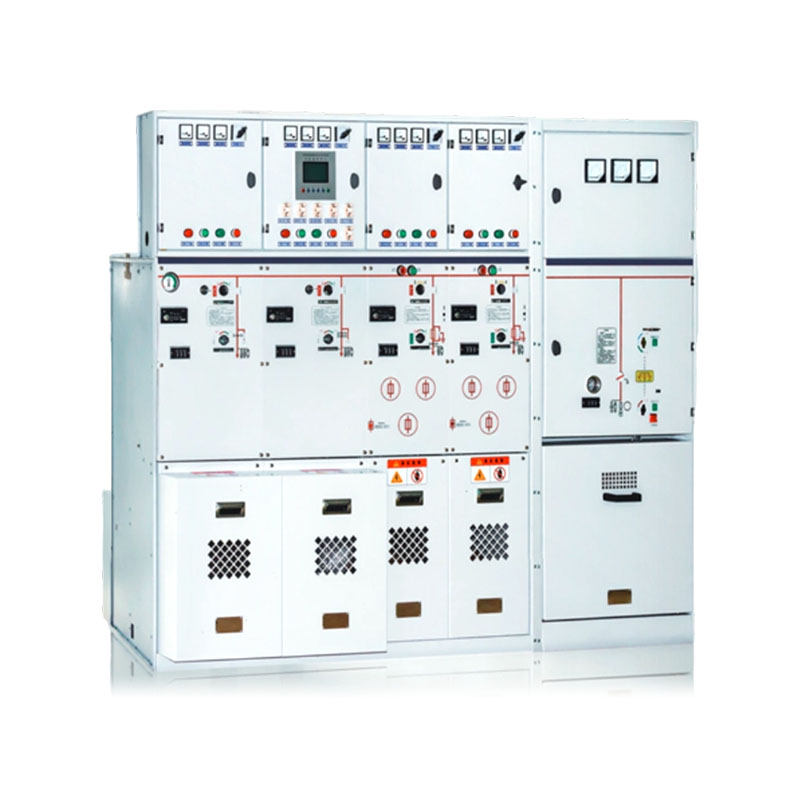

  • XBSRM-12 Полностью изолированное и полностью герметичное распределительное устройство в металлическом корпусе
  • XBSRM-12 Полностью изолированное и полностью герметичное распределительное устройство в металлическом корпусе
  • Определение единицы измерения
  • Показатели эффективности
  • Особенности продукта
  • Основные технические параметры
  • Описание конструкции
Код устройства Значение
C Стандартный блок выключателя нагрузки с одной втулкой
F Комбинированный блок выключателя нагрузки и предохранителя
V Блок автоматического выключателя
D Блок ввода кабеля (без переключателя)
Втулка со стороны сборной шины
- Верхняя втулка сборной шины
СЛ Шинный копплер
M Дозатор
ПТ ПТ Unit
1К2(4) Блок выключателя нагрузки с выходным соединением с двойной втулкой

Давление газа SF6 Абсолютное давление при 20°C: 1,4 бар. Нормальные условия эксплуатации
Скорость утечки 0,2%/год Максимальная температура 40°С
Степень защиты IP67 Минимальная температура -40°С
Толщина нержавеющей стали газовой камеры 3,0 мм Максимальная средняя относительная влажность ≤95%
Высота ≤2000 м*
шинопровод
Выключатель нагрузки Внутренняя шина 400 мм² Медь Применимые стандарты
Заземляющая шина распределительного устройства 150 мм² Медь ГБ/T11022 ГБ3906 ГБ1985
ГБ16926 ГБ3804 ГБ1984
Цвет ГБ3309
Передняя панель распределительного устройства RAL7012 МЭК60056 МЭК60129 МЭК60265
Боковая панель и крышка кабельного отсека RAL7035 МЭК60298 МЭК60420 МЭК60694

Эксплуатационная безопасность:
Благодаря следующим мерам безопасности мы обеспечиваем пользователям особую защиту:
Встроенный трехпозиционный переключатель нагрузки
В автоматическом выключателе вместо разъединителя используется выключатель нагрузки, что делает его более безопасным и надежным. Полностью закрытая конструкция с одной стороны защищает от случайного контакта. Механическая блокировка с электрическим дисплеем соответствует требованиям пятиуровневой защиты и обеспечивает индикацию состояния входящей и исходящей линии.
Надежная работа: в полностью закрытой конструкции используется бензобак, сваренный из пластин нержавеющей стали толщиной 3 мм, со всеми выключателями на 10 кВ и токоведущими шинами, герметично закрытыми внутри бензобака. Соответствующие силиконовые кабельные разъемы обеспечивают полностью изолированные и полностью закрытые кабельные соединения, защищая упругий приводной механизм от воздействия пыли, влаги, мелких животных и других внешних факторов окружающей среды. Панели с ручным или электрическим управлением изготовлены из оцинкованного листового металла с мнемосхемами для обозначения положений переключателей. Поверхность окрашена электростатическим способом для повышения коррозионной стойкости и увеличения безопасного диапазона давления газа SF6 внутри сосуда под давлением.

Экономичный:
Не требует обслуживания
Высокая надежность
Срок службы до 20 лет

Гибкие решения:
Несколько способов ввода, поддержка ввода кабеля спереди, справа, сверху или сзади
Множественные методы комбинирования, позволяющие гибко комбинировать отдельные блоки
Изолированные шины, поддерживающие расположение шкафов спереди назад или слева направо
Гибкие дизайнерские решения

Широкое применение:
Большая емкость кабельного вывода и небольшая занимаемая площадь, подходят для различных требований применения.

Товар Единица Модуль C F-модуль V-модуль Модуль CB
Переключатель нагрузки Комбинированный аппарат Вакуумный переключатель Разъединитель/заземлитель Вакуумный выключатель Разъединитель/заземлитель
Номинальное напряжение кВ 12 12 12 12 12 12
Номинальная частота Гц 50 50 50 50 50 50
Выдерживаемое напряжение промышленной частоты (фаза-фаза/порт) кВ 42/48 42/48 42/48 42/48 42/48 42/48
Выдерживаемое напряжение грозового импульса кВ 75/85 75/85 75/85 75/85 75/85 75/85
Номинальный ток A 630 Примечание 630 1250/630
Номинальный ток отключения в замкнутом контуре A 630
Номинальный ток отключения зарядки кабеля A 135/135
Номинальный ток включения при коротком замыкании (пиковый) кА 50 80
Номинальный пиковый выдерживаемый ток кА 50
Номинальный кратковременно выдерживаемый ток кА/3s 20
Номинальный ток отключения при коротком замыкании кА 31.5 20 25
Номинальный ток передачи A 1750
Макс. ток для соответствующего предохранителя A - 125
Сопротивление петли Ω ≤ 300 ≤ 600
Механическая жизнь раз 5000 3000 5000 2000 5000 5000

Полностью изолированное, полностью закрытое распределительное устройство XBSRM-12 установлено на каркасе из оцинкованного листового металла. Блоки переключателей размещены в баллоне с элегазом, который изготовлен из пластины нержавеющей стали толщиной 3 мм с антикоррозийными и немагнитными свойствами. Элегаз представляет собой «герметичную систему» ​​и может работать в течение 20 лет при нормальных условиях эксплуатации. Нормальное рабочее давление газа SF6 составляет 0,015–0,04 МПа. Бензобак оснащен устройством сброса давления, которое обеспечивает выпуск газа из передней или задней части бензобака при возникновении избыточного давления.
